Tempat asal:
Cina
Nama merek:
NTN
Nomor model:
69092

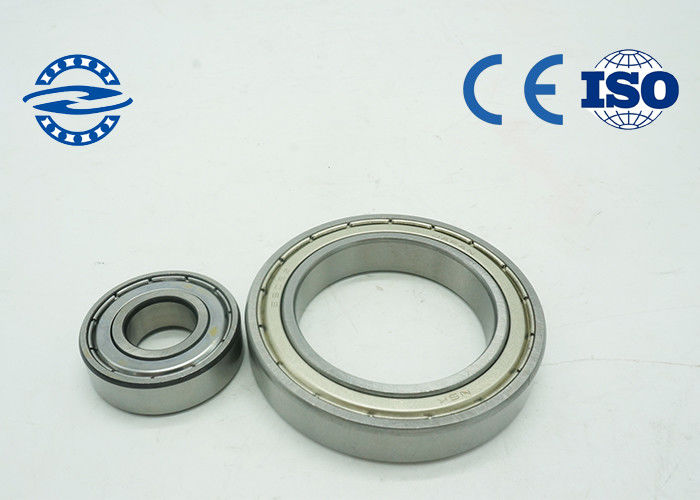

Mereka adalah bantalan rolling yang paling khas dengan aplikasi yang luas. Rutan di kedua cincin itu berbentuk busur, yang bisa membawa muatan radial dan aksial ke arah ganda. Mereka dapat diterapkan dalam situasi di mana kecepatan putar tinggi dan kebisingan rendah dan getaran rendah diperlukan.
Kandang
Bantalan bola dalam alur umumnya menggunakan kandang yang ditekan pada lembaran baja atau kandang kuningan. Bila diameter luar kurang dari (inklusif) 400mm,
Mereka menggunakan kandang yang ditekan dengan lembaran baja. Bila diameter luar lebih besar dari 400mm, mereka menggunakan kandang kuningan.
Aplikasi
dapat ditemukan di mobil, peralatan mesin, motor, instrumen, mesin konstruksi, kendaraan kereta api, mesin pertanian dan berbagai mesin khusus lainnya
Jenis
Tipe dasar, Dengan alur cincin jepret di ring luar (-N), Dengan satu perisai (-Z) pada satu sisi atau dua perisai (-2Z) pada kedua sisi, Dengan satu meterai (-RS) pada satu sisi atau dua stempel (-2RS) di kedua sisi.
| Kode asli | nomor modern | Ukuran dasar | Ukuran instalasi | Berat | |||||
| d | D | B | rsmin | Dsmin | dhmax | Rmax | |||
| 200 | 6200 | 10 | 30 | 9 | 0,6 | 14 | 26 | 0,6 | 0,0277 |
| 201 | 6201 | 12 | 32 | 10 | 0,6 | 16 | 28 | 0,6 | 0,0365 |
| 202 | 6202 | 15 | 35 | 11 | 0,6 | 19 | 31 | 0,6 | 0,0431 |
| 203K | 6203 | 17 | 40 | 12 | 0,6 | 21 | 36 | 0,6 | 0,0661 |
| 6204 | 20 | 47 | 14 | 1 | 25 | 42 | 1 | 0,11 | |
| 204A | 6204TNI | 47 | 14 | 1 | 25 | 42 | 1 | 0,104 | |
| 6304X3 / C3 | 62 | 16 | 1 | 28 | 54 | 1 | 0.252 | ||
| 63/22 / C3 | 22 | 56 | 16 | 1.1 | 29 | 47 | 1 | 0.183 | |
| 66/23 / P53YB2 | 23 | 56 | 15 | 1 | 29 | 47 | 1 | 0.131 | |
| 66/23 / P53Z2 | 56 | 15 | 1 | 29 | 47 | 1 | 0.125 | ||
| 1000905 | 61905 | 25 | 42 | 9 | 0,3 | 27 | 40 | 0,3 | 0,0415 |
| 105 | 6005 | 47 | 12 | 0,6 | 29 | 43 | 0,6 | 0,078 | |
| 16005 | 47 | 8 | 0,3 | 27 | 45 | 0,3 | 0,0562 | ||
| 205 | 6205 | 52 | 15 | 1 | 30 | 47 | 1 | 0.134 | |
| 205A | 6205TNI | 52 | 15 | 1 | 30 | 47 | 1 | 0.126 | |
| 6305 | 62 | 17 | 1.1 | 31.5 | 55.5 | 1 | 0,214 | ||
| 6305X3 / C3YA5 | 68 | 18 | 1.1 | 33 | 62 | 1 | 0,296 | ||
| 405 | 6405 | 80 | 21 | 1.5 | 33 | 72 | 1.5 | 0,53 | |
| 6605X2WBTN1 / HA | 26 | 68 | 19.5 | 2 | 33 | 61 | 2 | 0,272 | |
| 63/28 / HA | 28 | 68 | 18 | 1.1 | 34.5 | 61.5 | 1 | 0,299 | |
| 1000906 | 61906 | 30 | 47 | 9 | 0,3 | 32 | 45 | 0,3 | 0,0433 |
| 1-0005 | 59 | 22 | 0.4 | 33 | 55 | 0.4 | 0.191 | ||
| 206 | 6206 | 62 | 16 | 1 | 35 | 57 | 1 | 0,218 | |
| 306K | 6306 | 72 | 19 | 1.1 | 36.5 | 65.5 | 1 | 0,354 | |
| 6406 | 90 | 23 | 1.5 | 38 | 82 | 1.5 | 0,805 | ||
| 6007 | 35 | 62 | 14 | 1 | 40 | 57 | 1 | 0.148 | |
| 6207 | 72 | 17 | 1.1 | 41.5 | 65.5 | 1 | 0,284 | ||
| 307K | 6307 | 80 | 21 | 1.5 | 43 | 72 | 1.5 | 0,456 | |
| 307A | 6307TNI | 80 | 21 | 1.5 | 43 | 72 | 1.5 | 0,443 | |
| 307U | 80 | 21 | 1.5 | 43 | 72 | 1.5 | 0,481 | ||
| 407 | 6407 | 100 | 25 | 1.5 | 43 | 92 | 1.5 | 0,919 | |
| 6008 / C3 | 40 | 68 | 15 | 1 | 44.6 | 63.4 | 1 | 0.191 | |
| 208K | 6208 | 80 | 18 | 1.1 | 46.5 | 73.5 | 1 | 0,361 | |
| 6208 / HAP6 | 80 | 18 | 1.1 | 46.5 | 73.5 | 1 | 0,361 | ||
| 6208 / P5YB2 | 80 | 18 | 1.1 | 46.5 | 73.5 | 1 | 0,361 | ||
| 370208 | 80 | 18 | 1.1 | 46.5 | 73.5 | 1 | 0,362 | ||
| 6308 / P5YB2 | 90 | 23 | 1.5 | 48 | 82 | 1.5 | 0,642 | ||
| 308 | 6308 | 90 | 23 | 1.5 | 48 | 82 | 1.5 | 0,642 | |
| 308A | 6308TN1 | 90 | 23 | 1.5 | 48 | 82 | 1.5 | 0,611 | |
| 6308 / HA | 90 | 23 | 1.5 | 48 | 82 | 1.5 | 0,642 | ||
| 408K | 6408 | 110 | 27 | 2 | 49 | 101 | 2 | 1.2 | |
| 62/41 / HAP53 | 41 | 80 | 17 | 1.1 | 46.5 | 73.5 | 1 | 0,342 | |
| 6009 | 45 | 75 | 16 | 1 | 50 | 70 | 1 | 0,246 | |
| 209 | 6209 | 85 | 19 | 1.1 | 51.5 | 78,5 | 1 | 0,428 | |
