NJ307 NJ307ET2XU NJ307ET2XUP2RS P4 P0 P1 P5 P6 P3 Kualitas LEVEL BAJA KROM Bantalan Rol Tirus
Pengantar Produk

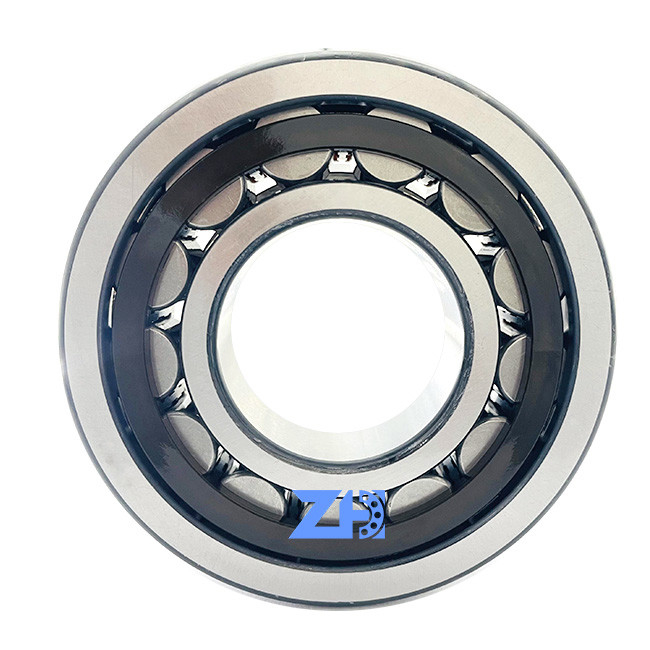

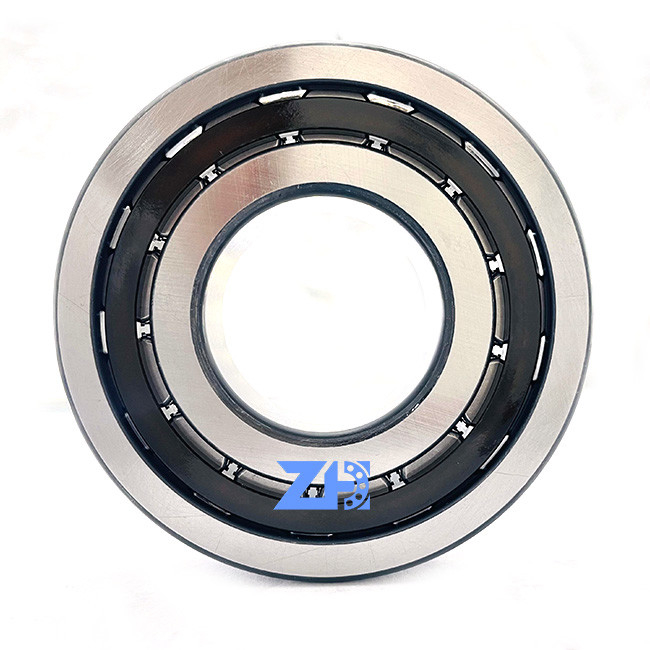

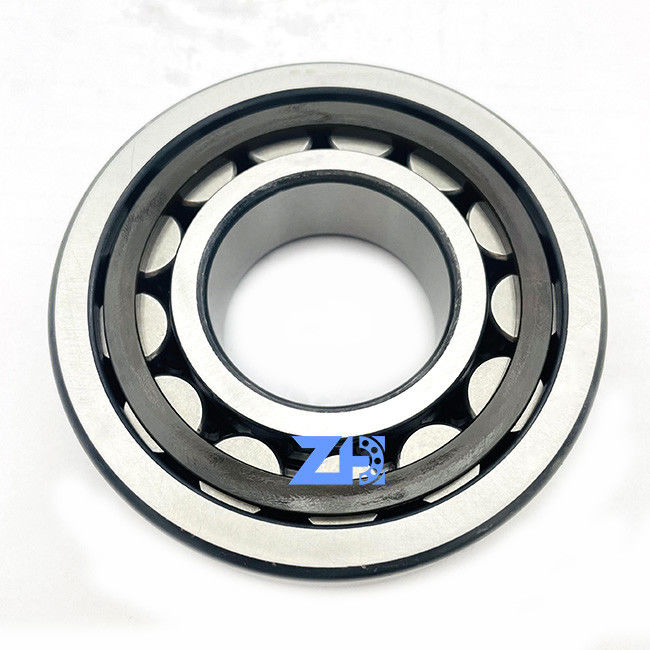

NJ 307ET2XUBantalan Rol Silindris adalah jenis bantalan elemen gelinding yang dirancang untuk memberikan dukungan untuk beban radial, yang tegak lurus terhadap sumbu rotasi.
Ini terdiri dari cincin dalam, cincin luar, rol silindris, dan sangkar yang menahan rol pada tempatnya.
Cincin dalam dan luar bantalan rol silindris biasanya terbuat dari baja dan dimesin dengan dimensi yang tepat. Rol silindris juga terbuat dari baja dan disusun sejajar dengan sumbu rotasi. Sangkar,
biasanya terbuat dari kuningan atau baja, menahan rol agar berjarak merata dan mencegahnya bersentuhan satu sama lain.
Bantalan rol silindris umum digunakan dalam berbagai mesin dan peralatan,
Dimensi
| d |
35 mm
|
Diameter lubang |
| D |
80 mm
|
Diameter luar |
| B |
21 mm
|
Lebar |
| d1 |
≈51 mm
|
Diameter bahu cincin dalam |
| D1 |
≈65.8 mm
|
Diameter bahu cincin luar |
| F |
46.2 mm
|
Diameter lintasan cincin dalam |
| r1,2 |
min.1.5 mm
|
Dimensi chamfer |
| r3,4 |
min.1.1 mm
|
Dimensi chamfer |
| s |
maks.1.2 mm
|
Pergeseran aksial yang diizinkan |
Dimensi abutment
| da |
min.43 mm
|
Diameter selongsong spacer |
| da |
maks.44 mm
|
Diameter selongsong spacer |
| db |
min.53 mm
|
Diameter abutment poros |
| Da |
maks.72.2 mm
|
Diameter abutment rumah |
| ra |
maks.1.5 mm
|
Radius fillet |
Data perhitungan
| Peringkat beban dinamis dasar |
C |
75 kN
|
| Peringkat beban statis dasar |
C0 |
63 kN
|
| Batas beban kelelahan |
Pu |
8.15 kN
|
| Kecepatan referensi |
|
9 500 r/min
|
| Kecepatan batas |
|
11 000 r/min
|
| Faktor beban minimum |
kr |
0.15
|
| Nilai batas |
e |
0.2
|
| Faktor perhitungan |
Y |
0.6
|
Dimensi abutment
| da |
min.43 mm
|
Diameter selongsong spacer |
| da |
maks.44 mm
|
Diameter selongsong spacer |
| db |
min.53 mm
|
Diameter abutment poros |
| Da |
maks.72.2 mm
|
Diameter abutment rumah |
| ra |
maks.1.5 mm
|
Radius fillet |
