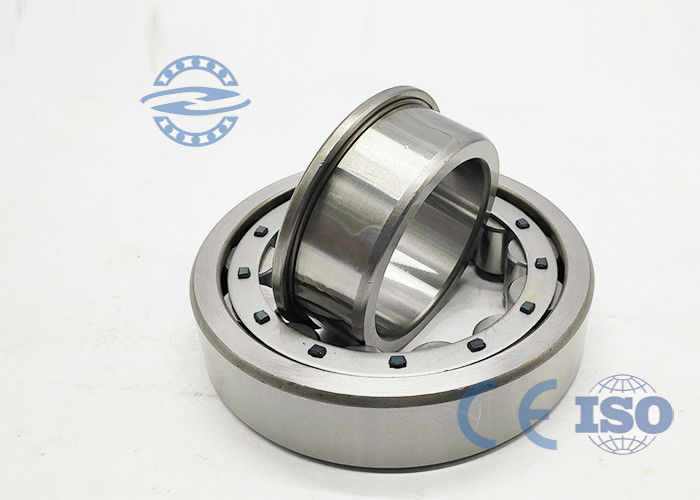

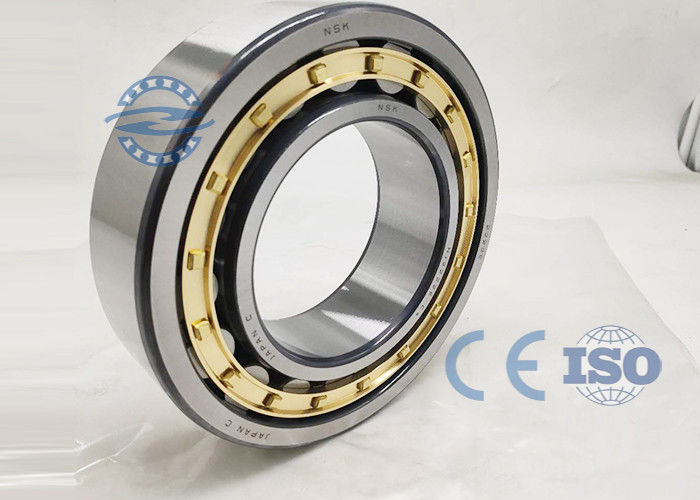

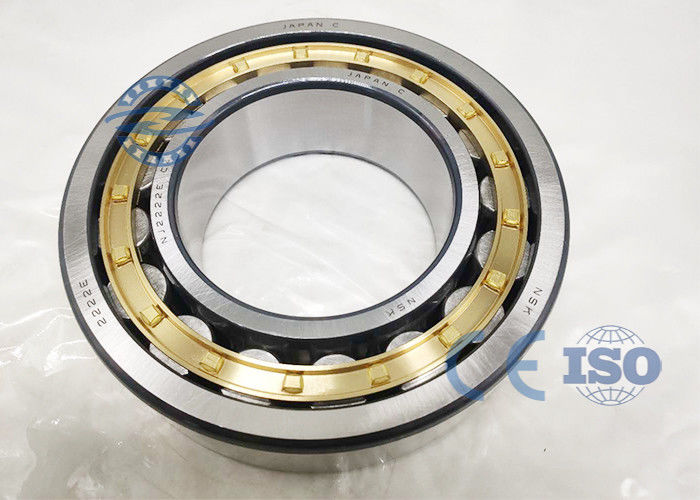

Bantalan Dorong Silinder NJ2315 / Bantalan Kontak Rol 170-09-13220
1 . Deskripsi Produk
Toleransi bantalan meliputi toleransi dimensi dan toleransi putar. Toleransi dimensi adalah permintaan saat bantalan dipasang pada poros atau di rumah. Ini termasuk deviasi diameter lubang/sisi luar dari dasar, deviasi lebar cincin dalam/cincin luar dalam satu bidang radial. Toleransi putar meliputi kelonjongan radial dan aksial dari cincin dalam dan cincin luar bantalan yang dirakit, kelonjongan muka referensi cincin dalam dengan lubang dan kelonjongan permukaan silinder luar dengan muka referensi luar.
Rentang kelas toleransi dari kelas umum 0 hingga 6,5,4 dan 2, dari rendah ke tinggi. Tabel 1 di bawah ini adalah kelas toleransi yang ditetapkan dalam GB307 Tiongkok dan perbandingannya dengan beberapa standar lain.
2 . Aplikasi :
mekanisme transmisi otomatis, motor rumah tangga, sepeda motor, perkakas listrik, perlengkapan olahraga, peralatan kantor
| Model |
Semua Standar dan Non Standar |
| Merek |
CHIK KOYO NTN NSK |
| Struktur |
Baris tunggal |
NU / N / NJ / NF / NUP |
| Baris ganda |
NN / NN-K / NNU-K / NNCF / NNCL / NNCS |
| Empat baris |
FC/FCD/FCDP |
| Peringkat Presisi |
P0,P6,P5,P4,P2(ABEC1,ABEC3,ABEC5,ABEC7,ABEC9) |
| Jarak Bebas |
C2,C0,C3,C4,C5 |
| Tingkat Getaran |
V1,V2,V3,V4 |
| Bahan |
GCr15/GCr15SiMn |
| Aplikasi |
Banyak digunakan dalam metalurgi, pertambangan, perminyakan, kimia, batu bara, semen, kertas,
energi angin, mesin berat, mesin teknik, mesin pelabuhan dan lainnya
industri.
|
| Waktu pengiriman |
1)3-5 hari untuk sampel |
| 2)10-15 hari |
| Syarat pembayaran |
1)30% TT di muka, 70% saldo harus dibayar sebelum pengiriman pertama. |
| 2)100% LC saat dilihat |
| 3)Western Union |
| 4)Paypal |
| 5)syarat pembayaran lain tergantung diskusi kami |
3. Deskripsi Produk
Jarak bebas bantalan berarti nilai perpindahan cincin yang tidak tetap ketika bergerak berlawanan dengan cincin yang tetap dalam arah radial atau aksial sebelum bantalan dipasang pada poros atau di rumah. Menurut arah gerakan, ia termasuk dalam jarak bebas radial dan jarak bebas aksial.
Standar nasional akselerasi getaran (umum dikenal sebagai standar Z)
Standar ini ditetapkan lebih awal, untuk mengukur nilai akselerasi getaran bantalan saat berputar, untuk menentukan kualitas bantalan, dibagi menjadi Z1, Z2, Z3 dari tingkat kualitas rendah ke tinggi. Saat ini, produsen bantalan di Tiongkok masih menggunakan nilai akselerasi getaran untuk mengukur kelebihan dan kekurangan bantalan, ini secara sederhana mencerminkan umur lelah bantalan.
Standar kecepatan getaran (umum dikenal sebagai standar V)
Karena standar akselerasi getaran asli belum dihapus, maka standar ini dikeluarkan oleh standar industri mesin kementerian, adalah referensi standar Eropa yang dikombinasikan dengan situasi aktual dan kebutuhan negara kita, untuk menguji kecepatan getaran bantalan untuk menentukan tingkat kualitas bantalan (setara dengan standar nasional). Dibagi menjadi lima tingkat kualitas V, V1, V2, V3, V4. Berbagai kelas kualitas bantalan bola dari rendah ke tinggi V, V1, V2, V3, V4; Tingkat kualitas bantalan rol (silinder, kerucut) dari rendah ke tinggi untuk empat tingkat kualitas V, V1, V2, V3.
Ini digunakan untuk mendeteksi kecepatan getaran bantalan pada segmen frekuensi yang berbeda (frekuensi rendah, frekuensi sedang, dan frekuensi tinggi) untuk mencerminkan kualitas bantalan. Secara umum dapat dianalisis ketika bantalan memiliki masalah ukuran geometris (seperti elips cincin baja), masalah kualitas lintasan/badan gelinding, masalah kualitas sangkar, dibandingkan dengan akselerasi getaran untuk menyelidiki kualitas bantalan telah membuat peningkatan yang signifikan. Saat ini, bantalan domestik yang diekspor ke Eropa, industri Tiongkok dan kedirgantaraan semuanya melakukan inspeksi kualitas bantalan sesuai dengan standar ini, dan pada saat yang sama, inspeksi kualitas bantalan impor Eropa dan diskriminasi bantalan impor memberikan cara yang layak.
Ada dua standar paralel dalam deteksi kualitas bantalan, dan bantalan dengan tingkat kualitas tinggi dari "standar z" mungkin tidak memiliki kinerja kualitas yang baik ketika diuji dengan "standar v", dan tidak ada korespondensi di antara keduanya. Ini dalam inspeksi kualitas bantalan perlu sangat diperhatikan.
| NO. BANTALAN |
DIMENSI(MM) |
BERAT(KG) |
| NJ202 |
15*35*11 |
0.06 |
| NJ203 |
17*40*12 |
0.074 |
| NJ204 |
20*47*14 |
0.14 |
| NJ205 |
25*52*15 |
0.16 |
| NJ206 |
30*62*16 |
0.24 |
| NJ207 |
35*72*17 |
0.3 |
| NJ208 |
40*80*18 |
0.45 |
| NJ209 |
45*85*19 |
0.52 |
| NJ210 |
50*90*20 |
0.587 |
| NJ211 |
55*100*21 |
0.69 |
| NJ212 |
60*110*22 |
0.9 |
| NJ213 |
65*120*23 |
1.05 |
| NJ214 |
70*125*24 |
1.36 |
| NJ215 |
75*130*25 |
1.4 |
| NJ216 |
80*140*26 |
1.53 |
| NJ217 |
85*150*28 |
2.17 |
| NJ218 |
90*160*30 |
2.72 |
| NJ219 |
95*170*32 |
2.9 |
| NJ220 |
100*180*34 |
3.5 |
| NJ222 |
110*200*38 |
4.8 |
| NJ224 |
120*215*40 |
5.85 |
| NJ226 |
130*230*40 |
7 |
| NJ228 |
140*250*42 |
9.1 |
| NJ230 |
150*270*45 |
11 |
| NJ232 |
160*290*48 |
14 |
| NJ234 |
170*310*52 |
17.1 |
| NJ236 |
180*320*52 |
18 |
| NJ238 |
190*340*55 |
23 |
4 . PROFIL PERUSAHAAN
ZhongHong Bearing Manufacturing Co. Ltd adalah perusahaan yang berbasis produksi dan penjualan bantalan,
perusahaan ini memiliki pengalaman bertahun-tahun dalam pendukung bantalan dan layanan industri di bidang industri.
Jenis yang terlibat: bantalan bola alur dalam, bantalan sambungan, bantalan kerucut, bantalan silinder dan sebagainya. Produk kami banyak digunakan di mesin perkakas,
tambang batu bara, kereta api, percetakan minyak bumi, pembangkit listrik, kapal, penerbangan, mobil dan industri lainnya
Pabrik kami dilengkapi dengan bengkel dan gudang bebas debu tertutup sepenuhnya modern, dengan teknologi deteksi yang ditingkatkan.
Hal ini memungkinkan kami memproduksi banyak bantalan berkualitas tinggi dan memenuhi waktu pengiriman pelanggan. Semua produk dapat memenuhi banyak standar internasional canggih dengan baja berkualitas tinggi dan perlakuan pengujian penuh.
BENGKEL
GUDANG
MESIN INSPEKSI
Layanan Kami
1. OEM tersedia untuk berbagai model dan merek bantalan
2. Kustomisasi beberapa produk non-standar untuk memenuhi kebutuhan khusus pelanggan
3. Semua bantalan menggunakan baja bantalan GCr15 krom tinggi untuk menyediakan produk berkualitas tinggi untuk setiap pelanggan
4. Kustomisasi paket sesuai kebutuhan khusus pelanggan
5. Pengiriman yang aman, cepat, dan murah untuk memenuhi kebutuhan mendesak pelanggan
5 . Pengemasan
1 . Kemasan kotak tunggal, lalu dalam karton lalu di Palet.
2 . Kemasan ekspor standar.
3 . Sesuai permintaan pelanggan.
RFQ
Q1: Apakah Anda produsen atau perusahaan dagang?
A1: Kami adalah produsen
Q2: Berapa MOQ-nya?
A2: Biasanya MOQ Anda sekitar 3000 pcs/warna. Hubungi kami untuk penawaran harga pada
pesanan di bawah 3000 buah dan kami akan melakukan apa pun yang kami bisa untuk mengakomodasi Anda.
Q3: Bisakah saya mendapatkan sampel?
A3: Tentu saja, kami biasanya menyediakan sampel yang ada secara gratis, namun Anda perlu
menanggung biaya ekspres, dan jika Anda memiliki permintaan khusus maka kami akan mengenakan biaya
Anda untuk pengaturan khusus, dan biaya ini dapat dikembalikan ketika pesanan mencapai
jumlah tertentu.
Q4: Berapa lama waktu pengiriman produk Anda?
A4: Biasanya waktu pengiriman adalah 30 hari setelah konfirmasi pesanan dan detail. Waktu
pengiriman tergantung pada jumlah pembelian dan musim produksi Anda.
Q5: Bagaimana pabrik Anda melakukan kontrol kualitas?
A5: Kualitas adalah prioritas, kami akan melakukan inspeksi kualitas 100% sebelum pengiriman.
Q6: Apa syarat pembayaran Anda?
A6: Biasanya T/T, tetapi kami juga menerima L/C, PAYPAL. Untuk produksi massal:
deposit 30% sebelum produksi massal, 70% sebelum pengiriman.
Q7: Bisakah kami menggunakan logo dan desain kami sendiri?
A7: Ya, Anda bisa. Kami dapat mengikuti permintaan Anda untuk menempatkan logo atau desain Anda.
Untuk file logo harus file AI.
Q8: Kapan saya bisa mendapatkan harga?
A8: Kami biasanya mengutip dalam waktu 24 jam setelah kami mendapatkan pertanyaan Anda. Jika Anda sangat
terburu-buru untuk mendapatkan harga, silakan hubungi kami atau hubungi melalui Trade Manager untuk
mendapatkan respons cepat. silakan hubungi kami atau beri tahu kami di email Anda sehingga kami akan
menganggap pertanyaan Anda sebagai prioritas utama
