Tempat asal:
Cina
Nama merek:
QIEAL ZH
Nomor model:
11 SM

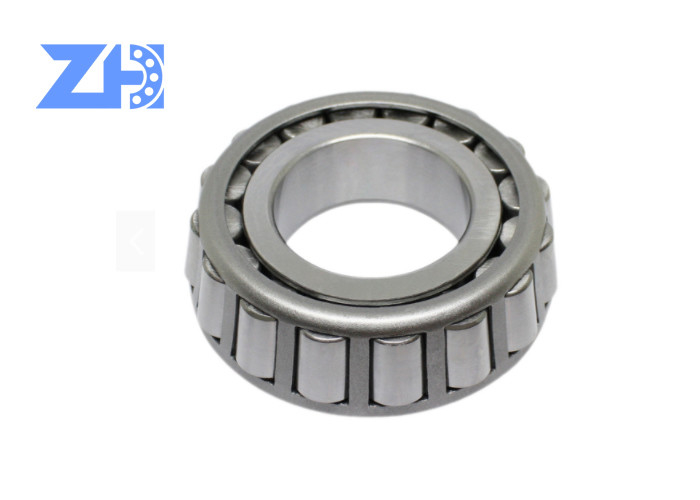

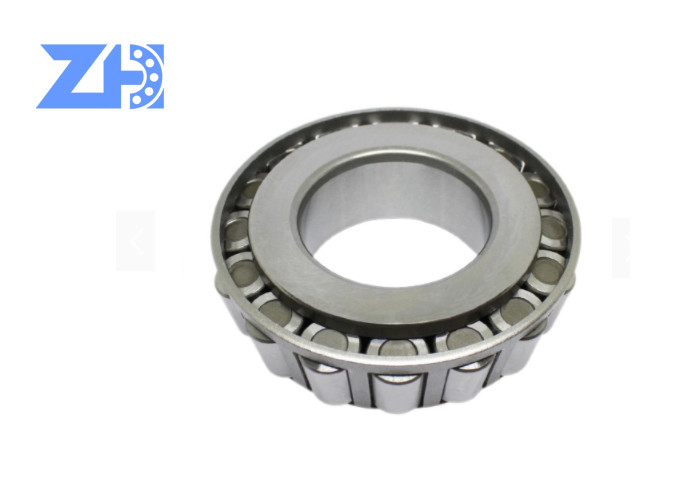

Bantalan rol tirusterutama membebani beban sambungan dari sisi radial dan poros.Bantalan jenis ini memiliki kemampuan beban yang kuat.Itu milik bantalan terpisah;komponen dalamnya dan komponen luarnya dapat dilengkapi secara terpisah. Pada dimensi berukuran kecil dan sedang, bantalan rol tirus kami menggunakan teknik P5 atau yang setara;dan mengadopsi seluruh desain cembung.
Fitur
Rol dan roller ring dalam dan luar dari bantalan ini dibuat dengan lancip sehingga bidang permukaan raceways dan sumbu rol bertemu pada suatu titik. Rol dipandu oleh flensa pada cincin bagian dalam. Bantalan rol tirus dapat dipisahkan, dan memiliki komponen berikut: cincin luar, cincin bagian dalam dan rakitan rol.Rakitan cincin dan rol bagian dalam yang tidak dapat dipisahkan disebut 'kerucut', dan cincin luar disebut 'cangkir'.Jarak bebas internal ditetapkan selama pemasangan dengan posisi aksial kerucut relatif terhadap cangkir.
Aplikasi
Terutama digunakan di hub roda gandar belakang sepeda motor, poros utama peralatan mesin berat, roda gigi reduksi daya besar, kotak gandar axletree, roda rol alat transportasi, dan rol pendukung dan rol kerja dari
pabrik bergulir.
Model lainnya:

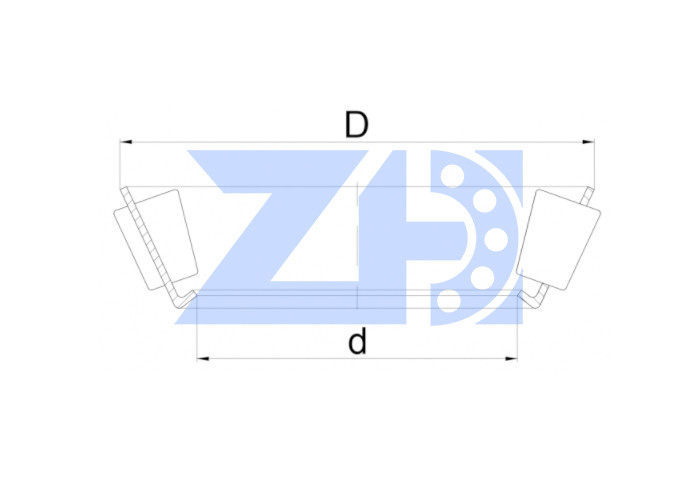

| Spesifikasi | Dimensi batas (mm) | ||||
| d | D | B | |||
| 5 SM | 28.313 | 0,0154 | |||
| 11 SM | 33.297 | 0,0275 | |||
| 09067/09195 | 19.050 | 49.225 | 18.034 | 0,1804 | |
| 09081/091195 | 20.625 | 49.225 | 19.845 | 0,1555 | |
| LM11749/LM11710 | 17.462 | 39.878 | 13.843 | 0,0830 | |
| LM11949/LM11910 | 19.050 | 45.237 | 15.494 | 0,1250 | |
| M12649/M12610 | 21.430 | 50.005 | 17.526 | 0,1740 | |
| LM12748/LM12710 | 21.430 | 45.237 | 15.494 | 0,1180 | |
| LM12749/LM12710 | 22.000 | 45.237 | 15.494 | 0,1160 | |
| LM12749/LM12711 | 22.000 | 45.975 | 15.494 | 0,1210 | |
| 14125A/14276 | 31.750 | 69.012 | 19.845 | 0,3540 | |
| 14137A/14276 | 34.925 | 69.012 | 19.845 | 0,3310 | |
| 14138A/14276 | 34.925 | 69.012 | 19.845 | 0,3290 | |
| 25877/25821 | 34.925 | 73.025 | 23.812 | 0,4730 | |
| 25880/25821 | 36.487 | 73.025 | 23.812 | 0,4580 | |
| 2785/2720 | 33.338 | 76.200 | 23.812 | 0,5440 | |
| 2788/2720 | 38.100 | 76.200 | 23.812 | 0,4990 | |
| 2788/2729 | 38.100 | 76.200 | 23.812 | 0,5030 | |
| 2790/2720 | 33.338 | 76.200 | 23.812 | 0,5490 | |
| 2790/2729 | 33.338 | 76.200 | 23.812 | 0,5550 | |
| 28580/28521 | 50.800 | 92.075 | 24.608 | 0,7070 | |
| 28584/28521 | 52.388 | 92.075 | 24.608 | 0,6820 | |
|
Spesifikasi
|
dimensi (mm)
d DB |
Massa (kg)
|
||
|
30202
|
15
|
35
|
11.75
|
0,053
|
|
30203
|
17
|
40
|
13.25
|
0,079
|
|
30204
|
20
|
47
|
15.25
|
0,127
|
|
30205
|
25
|
52
|
16.25
|
0,157
|
|
30206
|
30
|
62
|
17.25
|
0,238
|
|
30207
|
35
|
72
|
18.25
|
0,34
|
|
30208
|
40
|
80
|
19.75
|
0,438
|
|
30209
|
45
|
85
|
20.75
|
0,488
|
|
30210
|
50
|
90
|
21.75
|
0,558
|
|
30211
|
55
|
100
|
22.75
|
0,736
|
|
30212
|
60
|
110
|
23.75
|
0,93
|
|
30213
|
65
|
120
|
24.75
|
1.18
|
|
30214
|
70
|
125
|
26.25
|
1.3
|
|
30215
|
75
|
130
|
27.25
|
1.43
|
|
30216
|
80
|
140
|
28.25
|
1.69
|
|
30217
|
85
|
150
|
30.5
|
2.12
|
|
30218
|
90
|
160
|
32.5
|
2.6
|
|
30219
|
95
|
170
|
34.5
|
3.13
|
|
30220
|
100
|
180
|
37
|
3.78
|
|
30221
|
105
|
190
|
39
|
4.52
|
|
30222
|
110
|
200
|
41
|
5.28
|
|
30224
|
120
|
215
|
43.5
|
6.28
|
|
30226
|
130
|
230
|
43.75
|
6.83
|
|
30302
|
15
|
42
|
14.25
|
0,098
|
|
30303
|
17
|
47
|
15.25
|
0,134
|
|
30304
|
20
|
52
|
16.25
|
0,172
|
|
30305
|
25
|
62
|
18.25
|
0,27
|
|
30306
|
30
|
72
|
20.75
|
0,403
|
|
30307
|
35
|
80
|
22.75
|
0,538
|
|
30308
|
40
|
90
|
25.25
|
0,758
|
|
30309
|
45
|
100
|
27.25
|
1.01
|
|
30310
|
50
|
110
|
29.25
|
1.28
|
|
30311
|
55
|
120
|
31.5
|
1.63
|
|
30312
|
60
|
130
|
33.5
|
2.03
|
|
30313
|
65
|
140
|
36
|
2.51
|
|
30314
|
70
|
150
|
38
|
3.03
|
|
30315
|
75
|
160
|
40
|
3.63
|
|
30316
|
80
|
170
|
42.5
|
4.27
|
|
30317
|
85
|
180
|
44.5
|
5.08
|
|
30318
|
90
|
190
|
46.5
|
5.67
|
|
30319
|
95
|
200
|
49.5
|
6.55
|
|
30320
|
100
|
215
|
51.5
|
7.94
|
