Tempat asal:
Cina Jepang
Nama merek:
QIEAL ZH
Nomor model:
3211-BD-XL-TVH

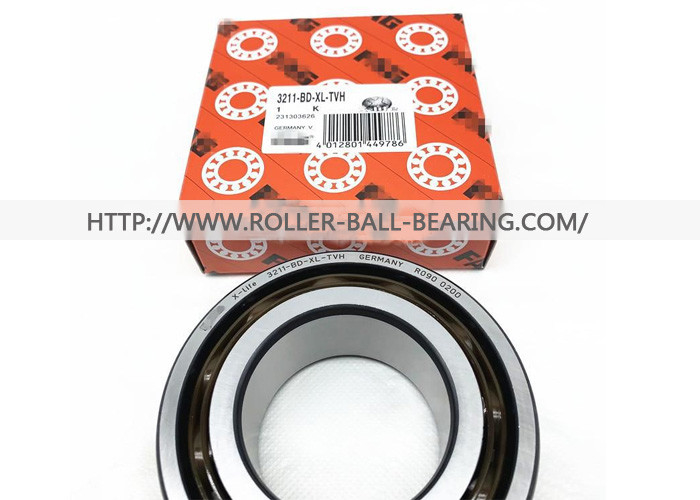

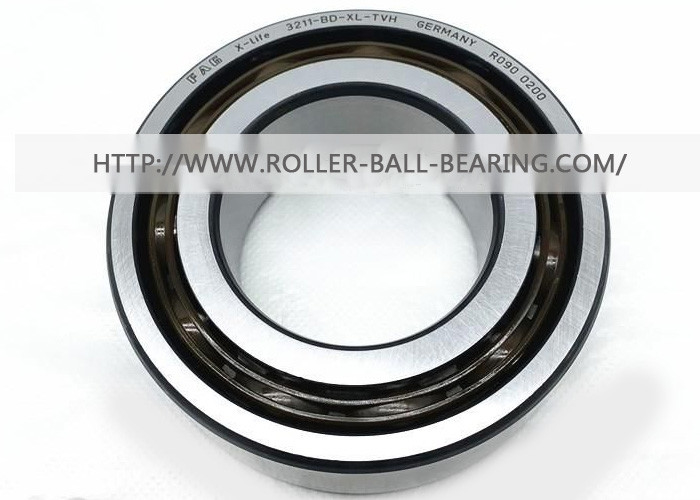

3211BD Baris Ganda Bantalan Bola Kontak Sudut 3211-BD-XL-TVH 3211-BD-XL-TVH-C3
Deskripsi Produk
Bantalan bola kontak sudut memiliki lintasan cincin bagian dalam dan luar yang dipindahkan relatif satu sama lain ke arah sumbu bantalan.Ini berarti bahwa bantalan ini dirancang untuk mengakomodasi beban gabungan, yaitu beban radial dan aksial yang bekerja secara simultan.Daya dukung beban aksial bantalan bola kontak sudut meningkat dengan meningkatnya sudut kontak.Sudut kontak didefinisikan sebagai sudut antara garis yang menghubungkan titik kontak bola dan lintasan pada bidang radial, di mana beban gabungan ditransmisikan dari satu lintasan ke lintasan lainnya, dan garis tegak lurus terhadap sumbu bantalan.
bantalan bola kontak sudut baris ganda sesuai dengan dua bantalan bola kontak sudut baris tunggal yang disusun saling membelakangi.
| Nama bantalan: |
3211-BD-XL-2HRS-TVH bantalan |
| d | 55 mm |
| D | 100 mm |
| B | 33,2 mm |
| Referensi | 3210-BD-XL-TVH |
| Bobot | 0,93 kg |
| ada apa | +861862602705 |
| surel | qireal220929@163.com |
| bantalan |
|
|
|
Dimensi (mm) |
|
|
Berat (kg) | |||||
| Tipe dasar |
|
Varian |
|
d | D | B |
|
|||||
| Sekarang | tua | menutupi | Cincin |
|
|
|
|
|||||
| 3203A | 5203 | ZZ | 2RS | 17 | 40 | 17.5 | 0,085 | |||||
| 3204A | 5204 | ZZ | 2RS | 20 | 47 | 20.6 | 0.12 | |||||
| 3205A | 5205 | ZZ | 2RS | 25 | 52 | 20.6 | 0.19 | |||||
| 3206A | 5206 | ZZ | 2RS | 30 | 62 | 23.8 | 0,3 | |||||
| 3207A | 5207 | ZZ | 2RS | 35 | 72 | 27 | 0,47 | |||||
| 3208A | 5208 | ZZ | 2RS | 40 | 80 | 30.2 | 0,58 | |||||
| 3209A | 5209 | ZZ | 2RS | 45 | 85 | 30.2 | 0,62 | |||||
| 3210A | 5210 | ZZ | 2RS | 50 | 90 | 30.2 | 0,67 | |||||
| 3211A | 5211 | ZZ | 2RS | 55 | 100 | 33.3 | 0,96 | |||||
| 3212A | 5212 | ZZ | 2RS | 60 | 110 | 36,5 | 1.37 | |||||
| 3213A | 5213 | ZZ | 2RS | 65 | 120 | 38.1 | 1.68 | |||||
| 3214A | 5214 | ZZ | 2RS | 70 | 125 | 39.7 | 1.82 | |||||
| 3215A | 5215 | ZZ | 2RS | 75 | 130 | 41.3 | 1.95 | |||||
| 3216A | 5216 | ZZ | 2RS | 80 | 140 | 44.4 | 2.55 | |||||
| 3303A | 5303 | ZZ | 2RS | 17 | 47 | 22.2 | 0.13 | |||||
| 3304A | 5304 | ZZ | 2RS | 20 | 52 | 22.2 | 0,22 | |||||
| 3305A | 5305 | ZZ | 2RS | 25 | 62 | 25.4 | 0.33 | |||||
| 3306A | 5306 | ZZ | 2RS | 30 | 72 | 30.2 | 0,51 | |||||
| 3307A | 5307 | ZZ | 2RS | 35 | 80 | 34.9 | 0.8 | |||||
| 3308A | 5308 | ZZ | 2RS | 40 | 90 | 36,5 | 1.08 | |||||
| 3309A | 5309 | ZZ | 2RS | 45 | 100 | 39.7 | 1.45 | |||||
| 3310A | 5310 | ZZ | 2RS | 50 | 110 | 44.4 | 1.98 | |||||
| 3311A | 5311 | ZZ | 2RS | 55 | 120 | 49.2 | 2.35 | |||||
| 3312A | 5312 | ZZ | 2RS | 60 | 130 | 54 | 3.2 | |||||
| 3313A | 5313 | ZZ | 2RS | 65 | 140 | 58.7 | 3.9 | |||||
| 3314A | 5314 | ZZ | 2RS | 70 | 150 | 63.5 | 4.95 | |||||
| 3315A | 5315 | ZZ | 2RS | 75 | 160 | 68.3 | 5.7 | |||||
| 3316A | 5316 | ZZ | 2RS | 80 | 170 | 68.3 | 7 | |||||
Kemasan produk
